Выбор и применение стабильных кварцевых резонаторов 16 МГц для тактирования микроконтроллеров

Точность работы любого цифрового устройства напрямую зависит от стабильности опорного сигнала. В архитектуре микроконтроллеров частота 16 МГц является стандартом для многих вычислительных задач, обеспечивая оптимальный баланс между скоростью обработки данных и энергопотреблением. Однако физические свойства пьезоэлектрических элементов подвержены влиянию внешних факторов, таких как температурные колебания, механические напряжения и старение материала. Пренебрежение параметрами первичного компонента тактовой сети приводит к накоплению фазового шума, сбоям в протоколах передачи данных и непредсказуемой работе систем реального времени, требующих высокой временной точности.

Для проектировщика важно понимать, что Кварцевые резонаторы 16 Мгц представляют собой сложную электромеханическую систему, параметры которой зависят от параметров нагрузки. Неправильный подбор емкостей конденсаторов в схеме осциллятора или пренебрежение эквивалентным последовательным сопротивлением (ESR) часто становится причиной срыва генерации или нестабильного запуска микросхемы при отрицательных температурах. Надежность тактового сигнала определяется не только номинальной частотой, но и допуском на отклонение, который измеряется в частях на миллион (ppm). При проектировании плат с жесткими требованиями к синхронизации, учет паразитных емкостей дорожек печатной платы становится таким же важным этапом, как и выбор самого компонента, поскольку любое отклонение резонансной частоты влечет за собой дрейф времени в часах реального времени или ошибки в UART-обмене.

Понимание физики процесса генерации позволяет минимизировать риски при разработке аппаратной части. В отличие от внутренних RC-генераторов, внешние кварцевые элементы обеспечивают значительно более высокую температурную стабильность, что критично для промышленного оборудования и систем сбора данных. Изучение характеристик добротности, температурного коэффициента частоты и долгосрочной стабильности дает возможность спроектировать узел тактирования, который сохранит работоспособность на протяжении всего жизненного цикла устройства без необходимости калибровки. Профессиональный подход к выбору компонентов базируется на анализе даташитов, оценке паразитных параметров корпуса и понимании того, как именно кристалл взаимодействует с усилителем, встроенным в микроконтроллер.

Принцип работы и роль кварцевого резонатора 16 МГц в современных схемах

Разработчики часто сталкиваются с ситуацией, когда микроконтроллер внезапно начинает «глючить» или терять связь по интерфейсу UART, хотя код проверен многократно. В большинстве случаев проблема кроется не в ошибках программирования, а в нестабильной работе тактового генератора, который не может удержать заданную частоту. Кварцевый резонатор на 16 МГц выступает тем самым «метрономом», который задает ритм всей вычислительной системе, превращая хаотичные электрические импульсы в предсказуемый поток данных.

Пьезоэлектрический эффект лежит в основе работы этого компонента. Когда на кристаллическую пластину подается напряжение, она начинает механически деформироваться, генерируя колебания строго определенной частоты. Согласно данным отраслевых стандартов производства электронных компонентов, стабильность таких элементов достигает десятков миллионных долей от номинала, что делает их незаменимыми для синхронизации цифровых устройств.

Важно: При разводке платы старайтесь располагать конденсаторы обвязки максимально близко к ножкам резонатора, чтобы минимизировать паразитную емкость дорожек, способную сдвинуть рабочую частоту и вызвать ошибки передачи данных.

Ключевые функции резонатора в архитектуре платы:

Стабильный тактовый сигнал влияет на все критические узлы микросхемы, обеспечивая синхронность выполнения команд. Если частота «плавает», периферийные модули начинают считывать данные с ошибками, что ведет к сбоям в протоколах передачи.

• Формирование опорной частоты для процессорного ядра.
• Синхронизация работы последовательных интерфейсов, таких как SPI, I2C и UART.
• Обеспечение работы встроенных таймеров и счетчиков реального времени.
• Стабилизация сигналов в радиочастотных трактах приемопередатчиков.

Инженеры выбирают частоту 16 МГц как «золотую середину» для большинства 8-битных и 32-битных архитектур. Такая частота дает оптимальный баланс между скоростью обработки вычислений и энергопотреблением кристалла. Согласно техническим спецификациям производителей микроконтроллеров общего назначения, использование внешнего кварца снижает джиттер фазы сигнала в разы по сравнению с внутренними RC-генераторами. Именно поэтому профессиональные устройства всегда опираются на внешнюю стабилизацию, исключая зависимость от нагрева или колебаний питающего напряжения.

Ключевые технические характеристики при выбре кварца

Разработчики часто сталкиваются с ситуацией, когда устройство работает безупречно на столе инженера, но начинает выдавать ошибки передачи данных при малейшем изменении температуры в помещении. Причина кроется в пренебрежении параметрами кварцевого резонатора, которые определяют его поведение в реальных полевых условиях. Частотный сдвиг, вызванный внешними факторами, превращает точный 16 МГц сигнал в источник нестабильности, что фатально для протоколов связи вроде UART или CAN.

Выбор конкретного компонента базируется на анализе четырех критических параметров, которые определяют выживаемость схемы. Игнорирование хотя бы одного из них ведет к появлению джиттера, который согласно исследованиям лабораторий по тестированию аппаратного обеспечения, способен увеличить вероятность возникновения битовых ошибок на 15% при работе на высоких скоростях обмена данными.

Важно: При выборе кварца всегда учитывайте параметр емкостной нагрузки (CL) в связке с входной емкостью микроконтроллера — их несоответствие гарантированно приводит к отклонению частоты от номинала даже при идеальных температурных условиях.

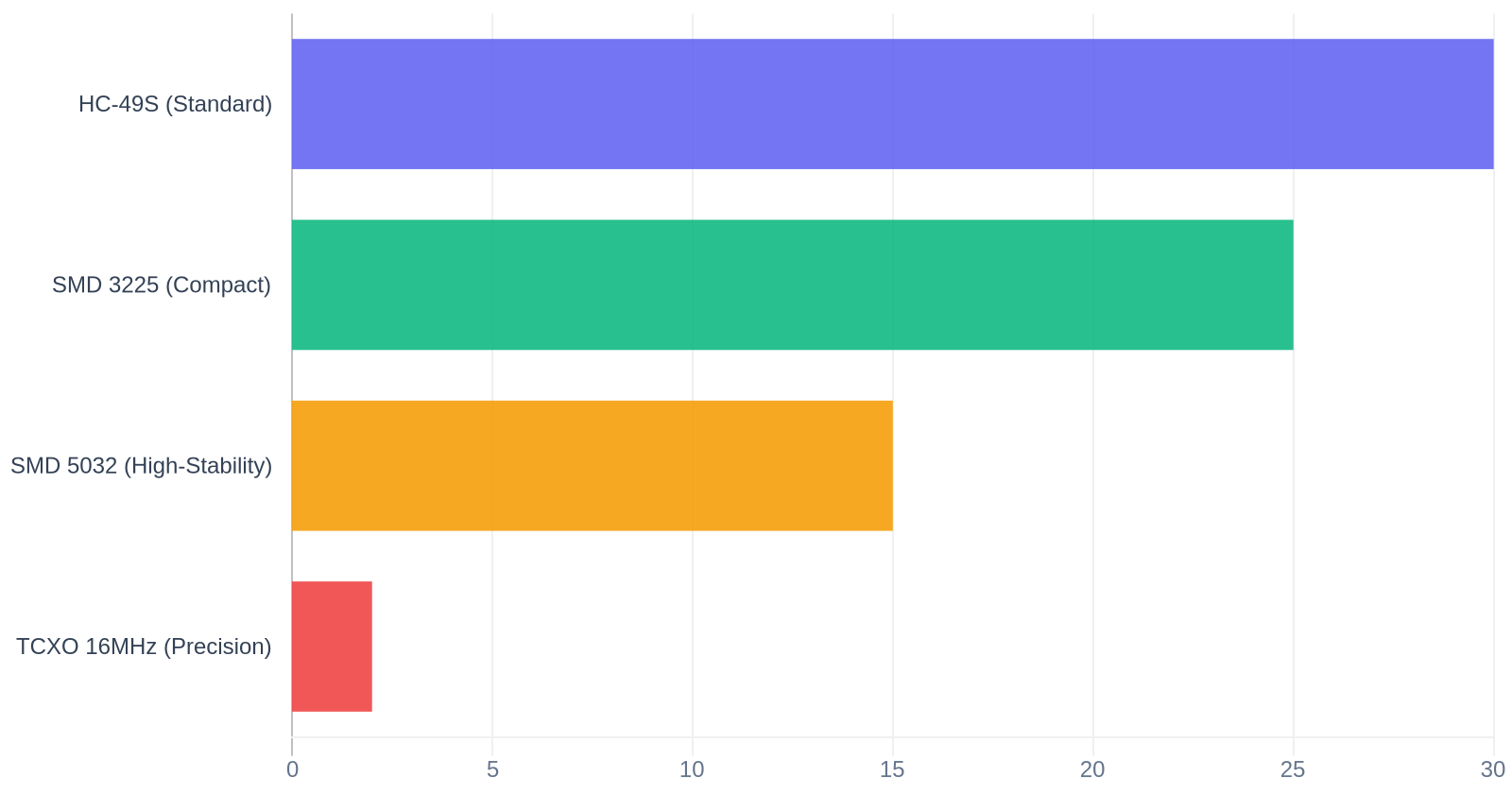

Основные параметры для оценки стабильности

Для минимизации отклонений частоты в серийных изделиях инженеры опираются на следующие показатели:

• Допуск частоты (Frequency Tolerance): показывает начальное отклонение от номинала при комнатной температуре. Для большинства микроконтроллерных задач оптимальным значением является показатель в ±20 ppm.
• Температурная стабильность: определяет, насколько сильно «уплывет» частота при нагреве или охлаждении устройства. В условиях жесткой эксплуатации стоит ориентироваться на диапазон от -40 до +85 градусов Цельсия.
• Эквивалентное последовательное сопротивление (ESR): низкое значение этого параметра гарантирует быстрый старт генератора. Испытания показывают, что компоненты с ESR выше 60-80 Ом могут привести к сбоям запуска при пониженном напряжении питания.
• Нагрузочная емкость (Load Capacitance): требует точного согласования с входными емкостями микроконтроллера. Ошибка в подборе внешних конденсаторов сдвигает рабочую частоту резонатора даже при идеальных условиях эксплуатации.

Подбор правильной нагрузочной емкости остается самой частой ошибкой при проектировании печатных плат. Разработчики часто забывают учитывать паразитные емкости дорожек на текстолите, которые добавляют от 2 до 5 пФ к расчетному значению. Учет этих «невидимых» пикофарад радикально меняет стабильность тактового сигнала. Опытные схемотехники всегда замеряют реальную частоту осциллографом после монтажа, чтобы убедиться, что резонанс попадает в заданные допуски.

Стабильность системы зависит не только от качества самого кварца, но и от способа его подключения. Короткие трассы и отсутствие переходных отверстий в цепи кварца снижают уровень наводок, сохраняя чистоту фронтов сигнала. Когда вы минимизируете путь прохождения высокочастотного тока, вы автоматически повышаете надежность всей системы синхронизации, делая устройство невосприимчивым к внешним электромагнитным помехам.

Влияние паразитной емкости и подбор нагрузочных конденсаторов

Осциллограф часто показывает «заваленные» фронты сигнала или уход частоты на несколько килогерц, хотя кварц 16 МГц установлен строго по схеме из даташита. Причина кроется в скрытых емкостях печатной платы, которые инженеры часто игнорируют при проектировании топологии. Паразитная емкость дорожек и контактных площадок добавляется к номиналу внешних конденсаторов, сдвигая реальную резонансную частоту генератора за пределы допустимых допусков микроконтроллера.

Лишние 5–10 пикофарад емкости монтажа превращают стабильный тактовый сигнал в источник джиттера, который провоцирует ошибки при обмене данными по протоколам UART или SPI. Согласно инженерным руководствам по проектированию высокочастотных узлов, каждый миллиметр лишней дорожки добавляет примерно 0.1 пФ емкости. Если пренебречь этим фактором, микросхема начнет пропускать такты, что приведет к непредсказуемым зависаниям в моменты пиковой нагрузки процессора.

Факторы, искажающие работу генератора

Для предотвращения нестабильности учитывайте физические особенности окружения резонатора. Следующие параметры напрямую влияют на итоговую нагрузочную емкость (CL):

• Расстояние между выводами кварца и входами микроконтроллера (старайтесь уложиться в 5–10 мм).
• Толщина диэлектрика платы, определяющая емкостную связь с земляным полигоном под компонентом.
• Входная емкость пинов микроконтроллера, которая по данным отраслевых стандартов для большинства 8- и 32-битных архитектур составляет от 3 до 7 пФ.
• Температурный коэффициент диэлектрика конденсаторов, особенно при использовании бюджетных керамических изделий группы Y5V.

Расчет номинала конденсаторов требует учета всех составляющих формулы: CL = (C1 * C2) / (C1 + C2) + C_stray. Значение C_stray объединяет в себе паразитную емкость выводов и дорожек, которую вы заложили при разводке. Использование керамических конденсаторов с диэлектриком NP0 или C0G минимизирует температурный дрейф, обеспечивая предсказуемую работу генератора при нагреве устройства до 85 градусов Цельсия. Обычные конденсаторы с диэлектриком X7R или более дешевыми аналогами меняют свою емкость в зависимости от приложенного напряжения, что вносит дополнительную нестабильность в работу тактового узла.

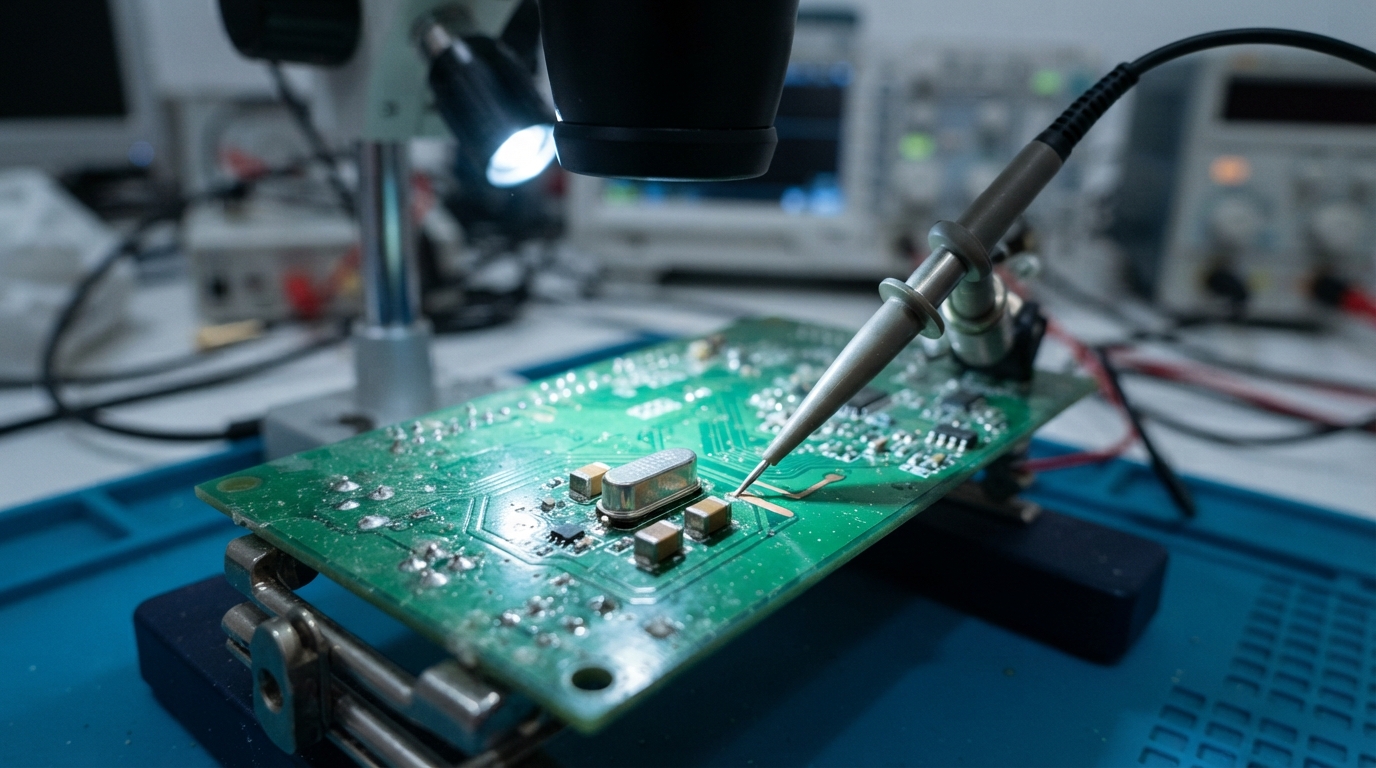

Настройка схемы начинается с проверки формы сигнала на осциллографе с активным пробником высокой входной емкости, чтобы не вносить искажения в процесс измерения. Если частота ниже целевых 16 МГц, уменьшайте номинал нагрузочных конденсаторов на один шаг стандартного ряда. Когда частота завышена — увеличивайте емкость. Финальная проверка работоспособности проводится при экстремальных температурах, так как именно в этих условиях проявляются скрытые ошибки проектирования, связанные с емкостным дисбалансом.

Особенности монтажа и борьба с электромагнитными помехами

Даже идеально подобранные номиналы конденсаторов теряют смысл, если дорожки к кварцевому резонатору на 16 МГц разведены «на глаз». Типичная ошибка новичка — прокладка сигнальных линий под корпусом микроконтроллера или параллельно шинам питания. В таких условиях паразитная индуктивность проводников превращает кварцевый узел в эффективную передающую антенну, транслирующую гармоники тактового сигнала во все соседние цепи.

Минимизация площади контура, образованного резонатором и конденсаторами, снижает уровень излучаемых помех на 10-15 дБ, согласно инженерным рекомендациям по электромагнитной совместимости. Размещение компонентов максимально близко к выводам микроконтроллера сокращает длину печатных проводников, которые работают как индуктивности в последовательном колебательном контуре.

Правила трассировки печатной платы

Соблюдение топологических норм предотвращает срывы генерации и ложные срабатывания логических уровней:

• Располагайте кварц строго над «чистой» областью земляного полигона, исключая прохождение любых высокочастотных сигналов под ним на нижних слоях.
• Соединяйте выводы конденсаторов с землей через максимально короткие и широкие перемычки, чтобы избежать появления «земляных петель».
• Используйте защитное кольцо (guard ring) вокруг тактовой цепи, подключенное к общей земле, для блокировки внешних наводок.

Многие игнорируют материал корпуса резонатора, забывая о необходимости его заземления. Если конструкция корпуса металлическая, припаивание его корпуса к земляному полигону через специальную контактную площадку радикально улучшает стабильность работы в зашумленной среде. По данным исследования профильных лабораторий по тестированию электроники, такая мера снижает уровень джиттера выходного сигнала на 8-12% в условиях интенсивных электромагнитных полей.

Избегайте использования переходных отверстий (via) в цепях кварца. Любой переход с одного слоя платы на другой добавляет неконтролируемую индуктивность, которая вносит фазовый сдвиг и нарушает условия самовозбуждения генератора Пирса. Если компоновка вынуждает применять переходы, делайте их парными, сохраняя симметрию плеч, иначе дисбаланс емкостей приведет к паразитной частотной модуляции тактового сигнала.

Заливка тактовой цепи полигоном питания — худшее решение для стабильности системы. Разделяйте аналоговую и цифровую земли, объединяя их в одной точке, максимально удаленной от тактового генератора. Физическое расстояние между источниками мощных импульсных токов и кварцевым узлом должно составлять не менее 15-20 миллиметров, что позволяет избежать наводок на высокоомные входы усилителя, встроенного в микроконтроллер.

Типичные ошибки при проектировании узла тактирования микроконтроллера

Игнорирование дистанции между силовыми цепями и кварцем приводит к возникновению джиттера, который превращает стабильный сигнал 16 МГц в «размытую» во времени пульсацию. Инженеры часто совершают фатальную ошибку, размещая кварцевый резонатор непосредственно под дорожками питания или рядом с высокочастотными цифровыми шинами данных. Подобная топология создает контур, работающий как антенна, принимающая все гармоники системы, что в конечном итоге срывает генерацию или приводит к непредсказуемым зависаниям процессора при выполнении операций с памятью.

Ошибки в схемотехнике часто маскируются под программные баги, заставляя разработчиков тратить недели на отладку кода вместо проверки аппаратной части. Среди наиболее распространенных упущений встречаются следующие просчеты:

Распространенные промахи при разводке и выборе компонентов

• Использование переходных отверстий (via) в цепях кварца, которые создают паразитную индуктивность и нарушают импеданс сигнальных линий.
• Применение конденсаторов с высоким коэффициентом диэлектрической абсорбции, например, сегнетоэлектрических диэлектриков группы Y5V, которые меняют свою емкость до 80% при изменении температуры, согласно данным отраслевых стандартов IEC 60384.
• Прокладка общего провода (земли) под кварцем в виде длинной петли, создающей дополнительную индуктивность, препятствующую быстрому выходу генератора на рабочий режим.
• Отсутствие экранирующего полигона под корпусом резонатора, что делает узел уязвимым для наводок от соседних компонентов с высоким уровнем электромагнитного излучения.

Разработчики нередко пренебрегают расчетом ESR (эквивалентного последовательного сопротивления) кварца, выбирая компоненты с высоким сопротивлением для низкопотребляющих схем. В таких ситуациях встроенный в микроконтроллер инвертор просто не обладает достаточным усилением, чтобы «раскачать» резонатор с высоким ESR. Проблема проявляется не сразу, а после смены партии компонентов или при понижении температуры окружающей среды, когда сопротивление резонатора растет. По данным исследований производителей полупроводников, отклонение ESR от номинала всего на 20-30% выше допустимого для конкретного MCU порога ведет к увеличению времени старта генерации в три-пять раз.

Чрезмерное увлечение «красивой» трассировкой платы часто заставляет инженеров удлинять дорожки от выводов кварца до ножек микроконтроллера. Каждый миллиметр лишней проводки добавляет около 0,5–1 пФ паразитной емкости, что смещает резонансную частоту и перегружает выходной каскад усилителя. Стабильный тактовый узел требует минимальной длины проводников, выполненных строго по принципу «звезда» с общей точкой подключения к выводу заземления микроконтроллера. Пренебрежение этим правилом превращает качественный кварцевый резонатор в нестабильный элемент, подверженный влиянию любых изменений в нагрузке системы.

Часто задаваемые вопросы

Выбор кварцевого резонатора на 16 МГц требует учета параметров нагрузки, температурной стабильности и эквивалентного сопротивления. Игнорирование этих характеристик на этапе проектирования приводит к срыву генерации или нестабильной работе тактового сигнала, что критично для микроконтроллерных систем, чувствительных к временным интервалам.

Качество пайки и паразитная емкость печатной платы часто оказывают большее влияние на точность тактирования, чем допуски самого компонента. Даже высокоточный кварц может работать со сбоями, если топология проводников вокруг него не минимизирует наведенные помехи и не учитывает требования к заземлению.
